碳化硅整流桥深度解析：原理、特性与应用全维度剖析
碳化硅整流桥是采用碳化硅（SiC）半导体材料制成的整流器件，核心作用是将交流电转换为直流电，性能远超传统硅基整流桥。

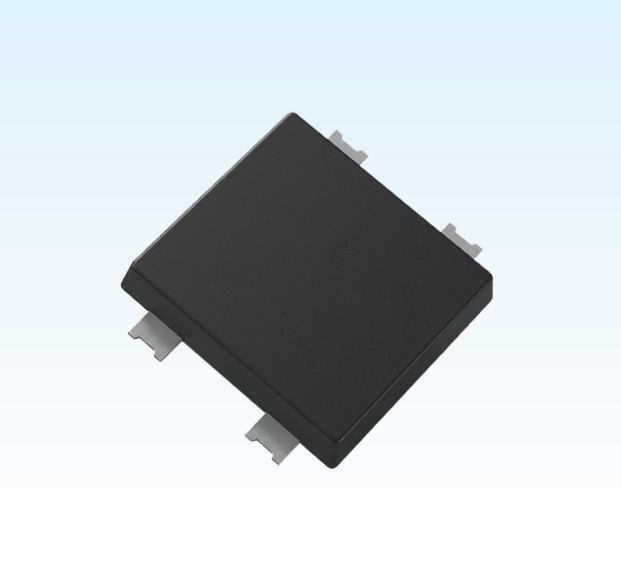

碳化硅整流桥
碳化硅整流桥的核心原理是利用碳化硅（SiC）半导体的 PN 结单向导电性，实现交流电到直流电的转换，同时依托 SiC 材料特性优化转换效率。
01
核心特性
耐高压、耐高温能力突出，工作温度可达到 200℃以上，适配高功率场景。
开关速度快，反向恢复时间极短，能降低开关损耗，提升电路效率。
导通电阻小，电流承载能力强，能量损耗比硅基产品低 30%-50%。
02
核心工作机制
基本构成：由 4 个碳化硅肖特基二极管或 MOSFET 组成全桥拓扑结构，包含输入侧交流端口和输出侧直流端口。
单向导电核心：SiC 材料的 PN 结在正向偏置时（阳极接高电位、阴极接低电位）导通，允许电流通过；反向偏置时截止，阻止电流反向流动。
整流过程：交流电正负半周交替时，桥臂中的 SiC 器件按相位依次导通、截止，将正负交替的交流电流整合为单方向的直流电流，再经滤波电路优化输出稳定性。
碳化硅整流桥的核心优势集中在电气性能、热稳定性和应用价值三大维度，显著优于传统硅基产品
l 电气性能优势
开关损耗极低：反向恢复时间接近零，仅为硅基器件的 1/10 以下，高频场景下损耗降低 50%-80%。
导通效率更高：导通电阻小，相同电流等级下比硅基产品低 30%-60%，减少导通能量损耗。
耐高压能力强：击穿电场强度是硅的 10 倍，可实现更高电压等级（数千伏），适配高压电力系统。
l 热特性与环境适应性优势
耐高温范围广：工作结温可达 200-250℃，远超硅基器件的 150℃上限，适配高温恶劣环境。
热稳定性优异：热导率更高，散热效率提升，无需复杂散热系统即可稳定运行。
宽温适应性强：可在 - 55℃至 250℃范围内稳定工作，适配户外、车载等极端温度场景。
l 应用价值优势
提升功率密度：器件体积更小（相同功率下体积缩减 40%-60%），助力设备小型化、轻量化。
降低系统成本：减少散热模块、滤波元件的投入。
延长使用寿命：低损耗、耐高温特性减少器件老化速度，产品寿命比硅基方案延长 2-3 倍。
适配高频场景：开关频率可提升至 MHz 级，支持更高频率的电力转换，拓展应用边界。
碳化硅整流桥的应用场景集中在高功率、高效率、耐高温的电力电子领域，核心覆盖新能源、工业、交通等三大主流方向
高效能、高可靠、广适配 —— 碳化硅整流桥重新定义电力电子器件的性能标准。无论是追求能效的光伏逆变器，还是要求紧凑设计的车载电源，它都能精准匹配需求，赋能各类电力系统升级。即刻咨询样品申请或技术对接，解锁更具竞争力的电能转换新方案。
